Senzor vlage tla (SMT50)

Senzor vlažnosti i temperature tla SMT50

Pouzdano mjerenje vlage u zoni korijena za preciznije navodnjavanje

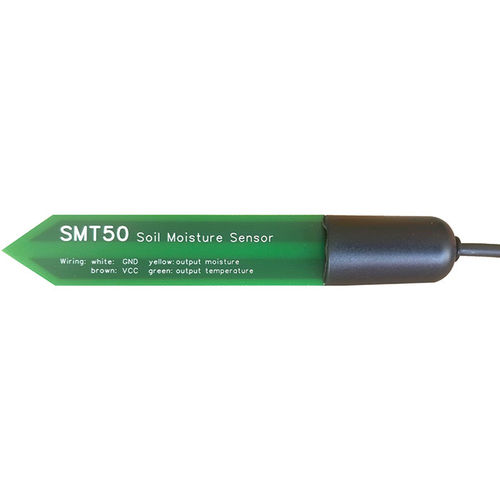

SMT50 je kapacitivni senzor vlažnosti tla njemačkog proizvođača TRUEBNER GmbH. Povezuje se na stanicu Pinova Meteo i Pinova Meteo Lite i mjeri volumetrijski udio vode u tlu (VWC). Tako u svakom trenutku znate koliko vode biljkama stvarno stoji na raspolaganju u zoni korijena.

Kako radi

Senzor oko svojih elektroda stvara izmjenično električno polje koje prodire u okolno tlo. Što tlo sadrži više vode, to je veći kapacitet koji senzor izmjeri. Integrirani mikrokontroler tu vrijednost pretvara u linearni izlazni signal. Mjerenje se temelji na FDR principu (Frequency Domain Response). Elektrode nisu izravno u dodiru s tlom, pa nema korozije, a senzor ne treba održavanje. Temperatura tla mjeri se zasebnim osjetnikom smještenim u kućištu senzora.

Zašto SMT50

SMT50 trenutačno reagira na promjene vlažnosti tla, pa jasno vidite kada je voda iz navodnjavanja stigla do korijena i koliko dugo se zadržava. Prikladan je za sve tipove tla, a robusni kabel od poliuretana (PUR) može se izravno ukopati u tlo. Korijenje koje uraste oko senzora ne oštećuje ga. Ako na istom mjestu postavite dva ili više senzora na različitim dubinama, možete pratiti kako vlaga prodire kroz profil tla. Na temelju tih podataka navodnjavanje se prilagođava stvarnim potrebama nasada, bez prekomjernog trošenja vode i gnojiva.

Ugradnja

Ugradnja je jednostavna. Senzor se postavlja vodoravno, u blizini korijena i kapaljki, i to tako da plosnato mjerno polje stoji okomito, kako se na njemu ne bi zadržavala voda. Senzor zajedno s crnim kućištem mora biti potpuno ukopan, a tlo oko njega dobro nabijeno, bez zračnih džepova. U vrlo zbijenom tlu preporučuje se prethodno napraviti otvor ili tlo navlažiti. Senzor se nikad ne zabija čekićem. Ako je potrebno, kabel se može dodatno zaštititi cijevi od glodavaca.

Tehničke karakteristike

Karakteristika	Vrijednost
Princip mjerenja	kapacitivni, FDR
Mjerni raspon vlažnosti	0 – 50 % VWC
Točnost vlažnosti	tipično ±3 % VWC (do ±2 % u mineralnim tlima uz tvorničku kalibraciju)
Razlučivost vlažnosti	0,2 % VWC
Mjerni raspon temperature	-20 do +85 °C
Točnost temperature	tipično ±1 °C
Izlazni signal	0 – 3 V, linearan (zasebno za vlagu i temperaturu)
Napajanje	3,3 – 30 V DC, cca 2,7 mA
Dimenzije	cca 135 × 21,5 mm (mjerno polje cca 95 mm)
Kabel	10 m, 4 × 0,25 mm², PUR plašt
Masa (s kabelom)	cca 235 g
